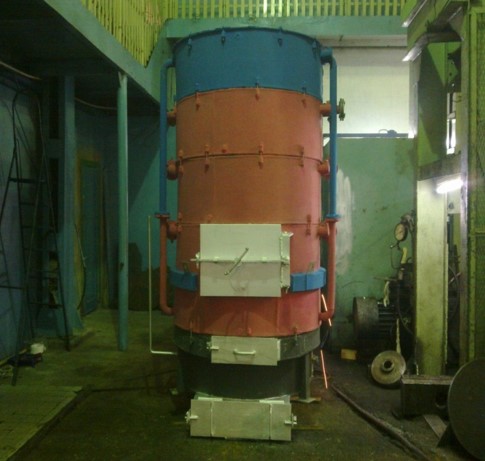

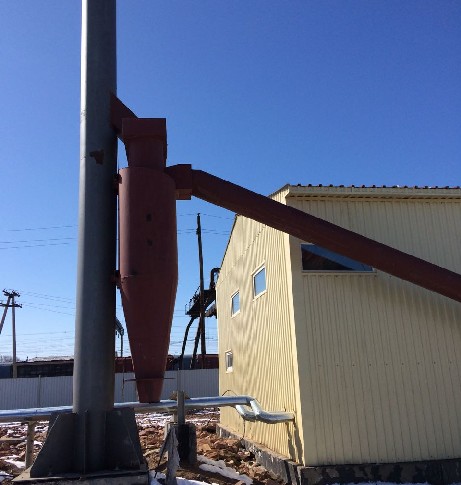

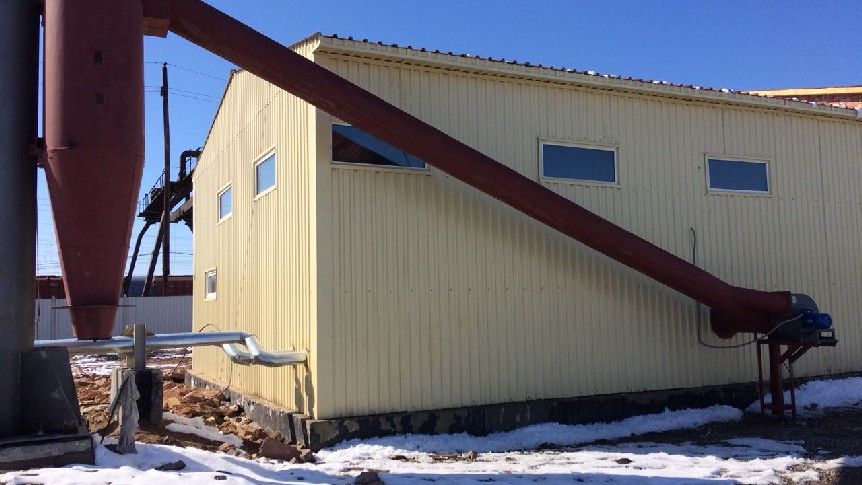

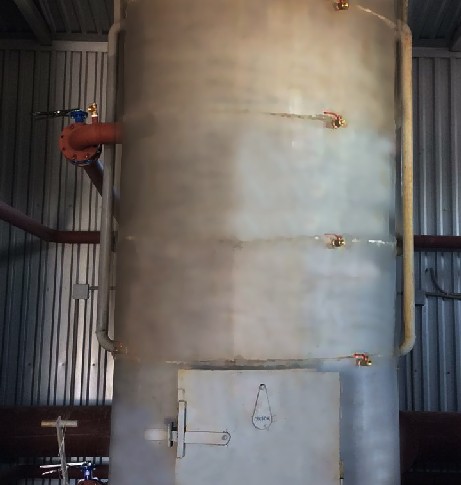

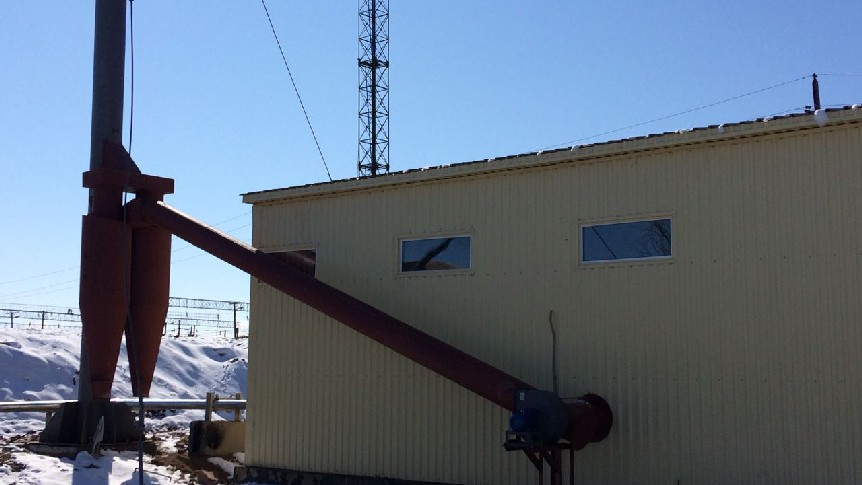

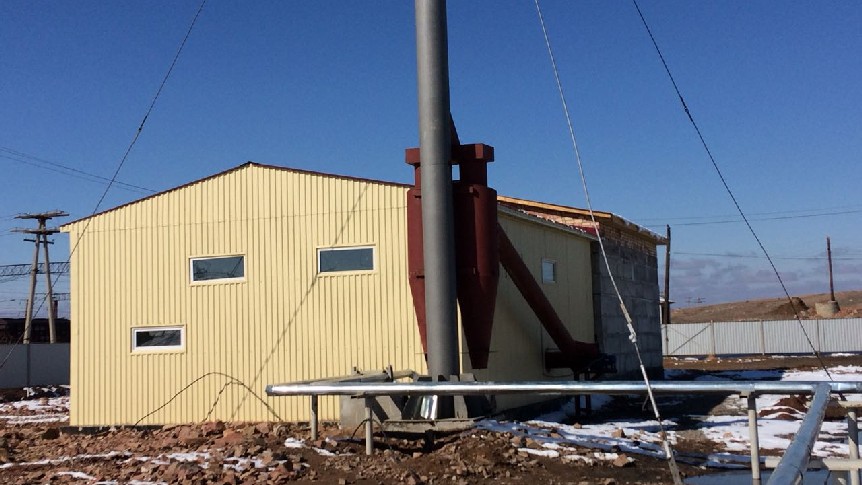

Теплообменный модуль ТОМ-1 является представителем энергосберегающих технологий. Отличительной особенностью которого является конусообразная топка с колосниковой неподвижной, непровальной решеткой и загрузочным кольцом. Теплообменный модуль цилиндрический, состоит из корпуса, конусообразного топочного устройства, загрузочного кольца, податопочного устройства с зольником, коллектора дымовых газов, трех секций нагревательных элементов и сборно-распределительного водяного коллектора в виде «водяной рубашки». К модулю предусмотрен центробежный циклон для отчистки дымовых газовотлетучей золы.
Топка выполнена в виде конуса с колосниковой неподвижной непровальной решеткой и загрузочным кольцом для слоевого сжигания угля в плотном зажатом слое с ручным удалением золы. Конструктивные особенности топки и усовершенствование организации топочного процесса слоевого сжигания позволяет сжигать полифракционный уголь также в слое.
Теплообменный модуль мобилен и может использоваться на сжигании углей кузнецкого, борлинского, шубаркольского, куучекинского бассейнов с теплопроизводительностью 81-160 кВт со вторичным дутьем, и без вторичного дутья теплопроизводительностью 61-120 кВт.

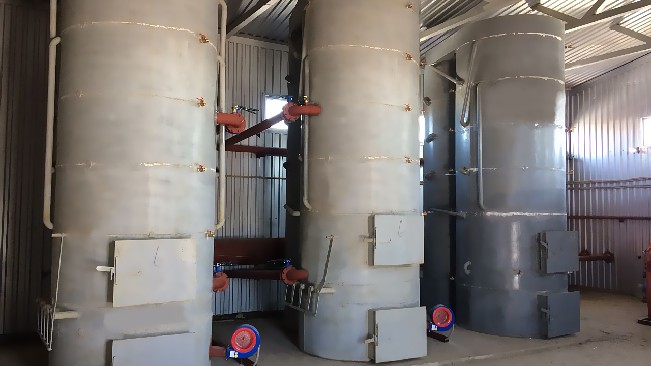

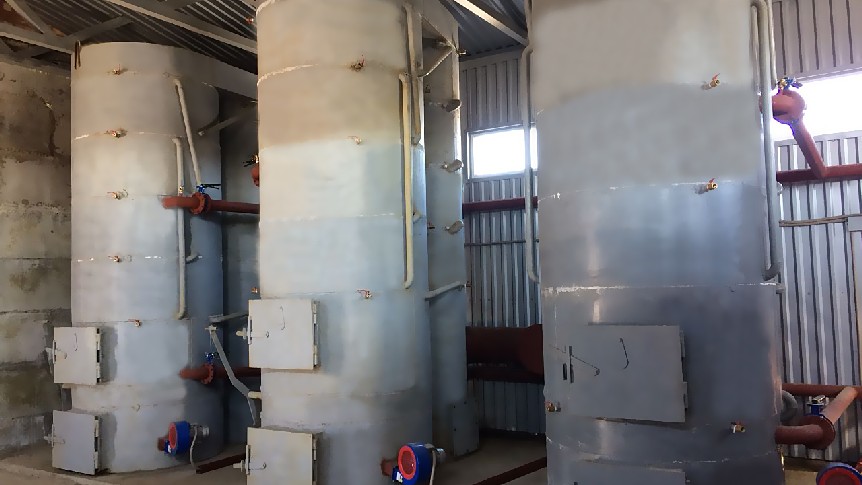

Конструктивные особенности теплообменного модуля ТОМ-1 позволяют использовать его как самостоятельную автономную установку и оченьудобной возможностью создания системы обогрева, включающую в себя сеть из последовательно соединенных модулей. Обслуживание, подключение модуля не требует больших трудозатрат. Конструкция топочного устройства разработана так, чтобы максимально облегчить ее отчистку от золы и шлака. Уникальность и простота конструкции модуля ТОМ-1 позволяет выпускать их различной теплопроизводительности, изменяя диаметр модуля при равной высоте.

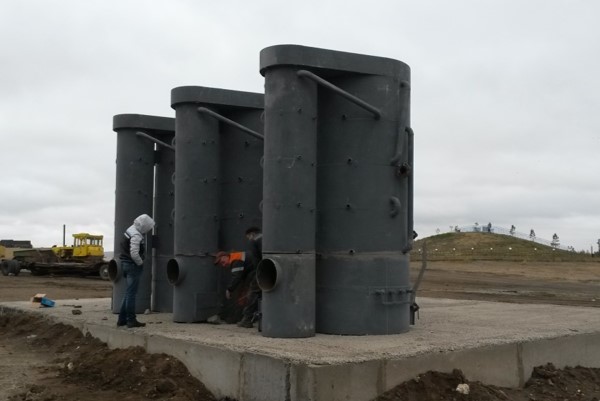

Монтаж отопительных модулей производится секционно в соответствии со стандартами, принятыми для монтажа отопительного оборудования. Отработанная технология, современные инструменты, квалификация и опыт монтажных организаций позволяют производить эту операцию быстро, качественно и безопасно.
Все использованные конструктивные решения примененные в теплообменном модулеТОМ-1, привели к реальной экономии топлива не менее чем на 40%, в сравнении с казахстанскими, российскими или зарубежными аналогами.
Мощность теплообменного модуля ТОМ-1 изменяется в соответствии с изменением внутреннего диаметра от200 кВт до 950 кВт.
- ТОМ-1 предназначен для отопления производственных и не производственных помещений площадью от 1000 до 30 000 кв.м.
- Новизна данного котла отопления заключается в принципиально новом расположении теплосъемных элементов, позволяющим обеспечить непревзойденно большую площадь теплосъема и как следствие достичь высокого КПД, а также конкурентных эксплуатационных характеристик.
Преимущества:
- Экономия топлива 40 % за отопительный сезон;
- Простота обслуживания;
- Автоматическое эффективное ункционирование;
- Ремонтная пригодность.
Эксплуатируемые действующие образцы дали не менее, чем двукратную экономию топлива в сравнении с используемым ранее (более 40%).
